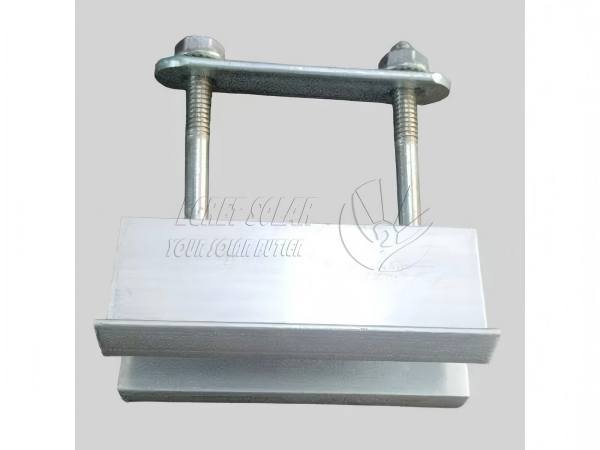

Солнечный средний зажим с двойным U-образным болтом

Средний зажим для солнечных батарей с двумя U-образными болтами Egret используется для фиксации солнечных панелей с обеих сторон в среднем положении между двумя соседними солнечными фотоэлектрическими панелями. В отличие от обычного солнечного среднего зажима иконцевой зажимКорпус зажима длиннее, на 80-100 мм, что приводит к более равномерному распределению силы и формированию буферной структуры, предотвращающей сдавливание и царапание алюминиевой рамы фотоэлектрической панели.

Стандартная длина изделия составляет 80-100 мм, возможны другие длины по индивидуальному заказу. Он совместим с основными фотоэлектрическими модулями толщиной 30/35/40 мм, представленными на рынке; Высоту U-образной формы можно настроить в соответствии с различными характеристиками квадратных стальных главных балок.

ПАРАМЕТРЫ ПРОДУКТА

Инструкции по настройке

Вариант длины алюминиевого зажима: от 80 до 120 мм.

Подходящая высота рамки фотоэлектрической панели: от 30 до 40 мм.

Ширина отверстия U-образного болта (подходит для главных балок из прямоугольных труб): 40/60/80/100 мм, подходит для прямоугольных кронштейнов 40×60, 50×80, 50×100 и т. д.

Диаметр крепления U Bolt PV: обычно M8 и M6.

Если направляющая кронштейна представляет собой круглую трубку, можно использовать U-образный закругленный болт; Если используется U-образная сталь, можно использоватьСредний зажим солнечной батареи с пластиковой гайкой .

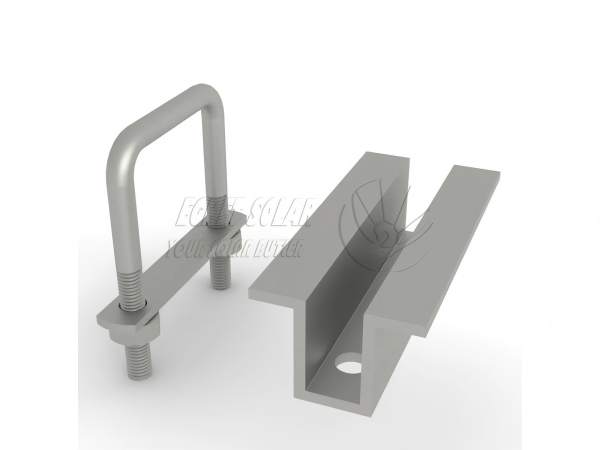

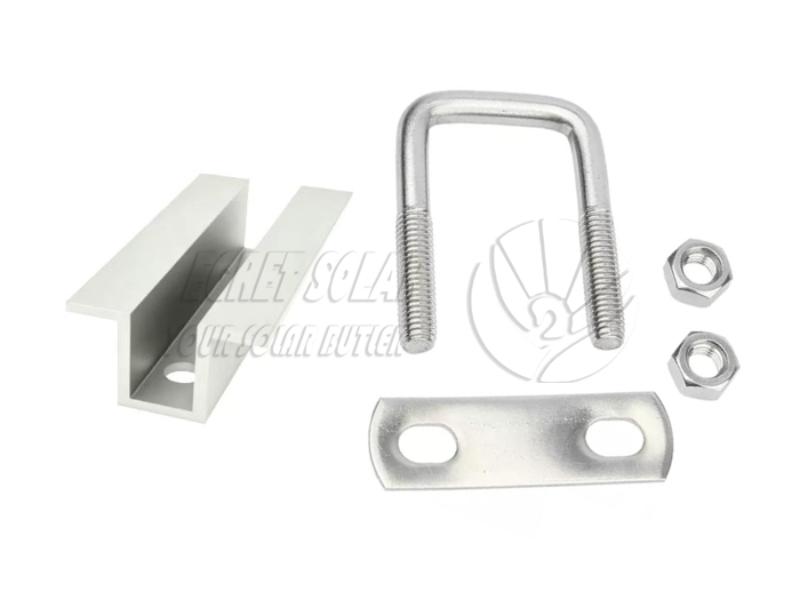

Включенные компоненты

Полный комплект пв-зажима с U-образным болтом поставляется в комплекте, отдельная покупка аксессуаров не требуется. Полный комплект состоит из следующего:

1. Алюминиевый средний зажим * 1

( Экструдированный профиль из алюминиевого сплава Al6005-T5, анодированная поверхность

2. Алюминиевая длинная пластина * 1

(Алюминиевый зажим из того же материала)

3.U-образный болт *1:

(Сталь Q235, горячеоцинкованная, цельногнутая, устойчивая к ржавчине и атмосферным воздействиям)

4. Плоские шайбы * 2

(Стандартные крепежи из горячеоцинкованной стали, предотвращающие расшатывание и противоскользящие)

5. Фланцевые гайки или внешние шестигранные гайки *2.

Особенности U-образного солнечного среднего зажима

Сбалансированное распределение напряжения, предотвращающее проскальзывание панели.

Большая площадь соединения между алюминиевым зажимом, рамой и направляющей солнечной панели обеспечивает равномерное распределение нагрузки по сравнению с обычным средним зажимом, предотвращая смещение панели при сильном ветре и колебаниях температуры.

Долгосрочная стойкость к коррозии на открытом воздухе

Двухслойный монтажный зажим для солнечной батареи устойчив к ультрафиолетовым лучам, дождю и кислотной/щелочной коррозии; U-образные болты оцинкованы горячим способом, что обеспечивает эксплуатацию без ржавчины в течение 15 лет даже в прибрежных районах с высоким содержанием солей и дождливых южных регионах, подходящих для различных суровых условий эксплуатации на открытом воздухе.

Отличное послепродажное обслуживание

В нашей продукции используются высококачественные стальные материалы и оцинкованный слой толщиной 65 мкм, что обеспечивает 25-летний срок службы и 12-летнюю гарантию.

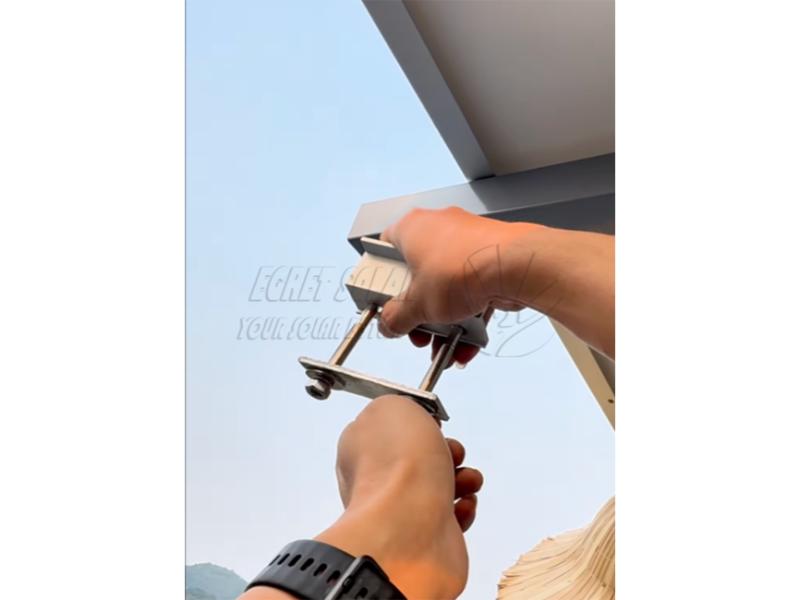

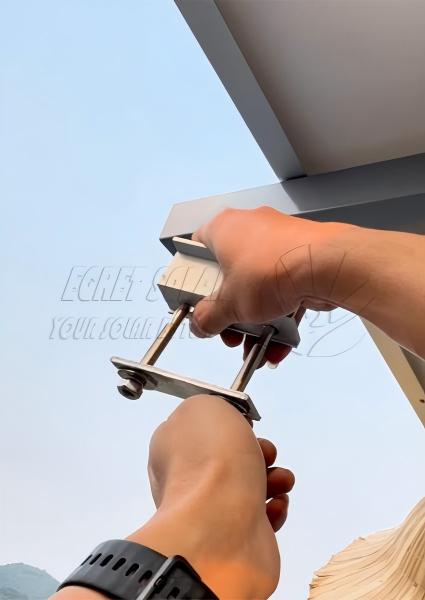

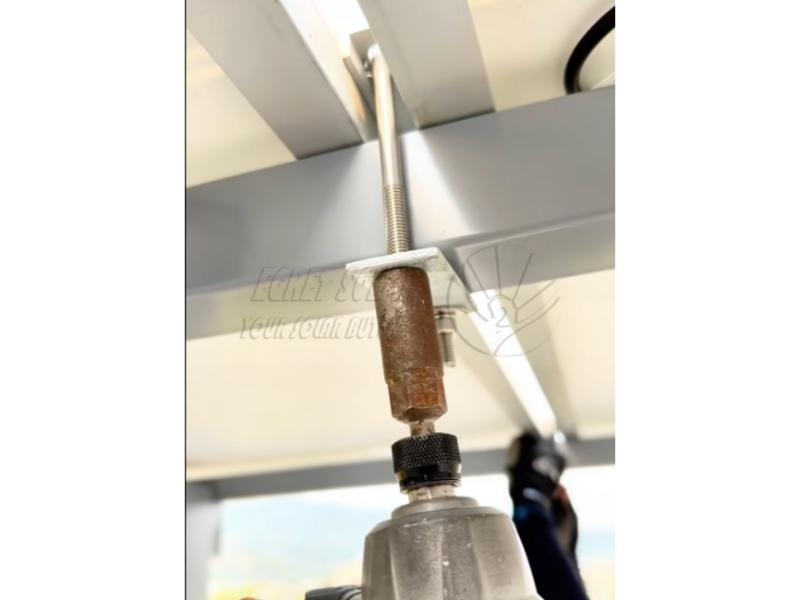

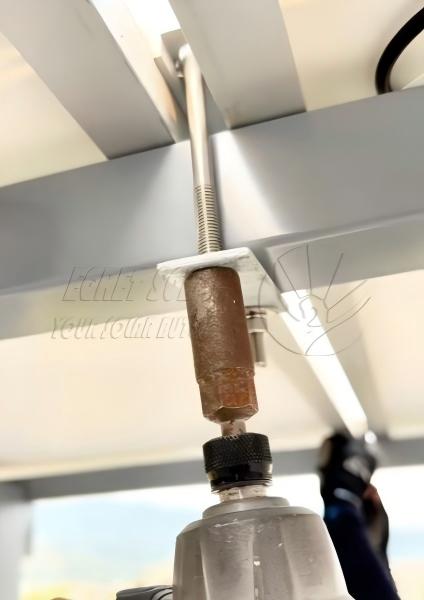

                                                                   Изображение установки предоставлено клиентом из Маврикия.

Часто задаваемые вопросы

Вопрос 1. На какие балки из квадратных труб можно закрепить U-образный болт?

А1. Стандартные U-образные болты подходят для прямоугольных балок из оцинкованной стали или стали ZAM. Если в вашем кронштейне используются балки специальной ширины/толщины, мы можем настроить высоту U-образного болта и ширину отверстия в соответствии с вашими чертежами.

В2. Можно ли использовать этот зажим в районах с высоким содержанием солей рядом с морем?

А2: Да. Средний зажим U-образной формы для солнечной энергии устойчив к ультрафиолетовому излучению и кислотным дождям; Горячеоцинкованные крепежные детали проходят 500-часовое испытание в соляном тумане. Для высококоррозионных сред, таких как острова, цинк-алюминиево-магниевый болт можно модернизировать, при этом срок службы на открытом воздухе составит более 20 лет.

В3: Если условия установки суровые, есть ли какие-либо рекомендуемые системы заземления, которые можно адаптировать к этому среднему зажиму?

О: Мы рекомендуем использовать высокопрочную систему квадратных труб Zam, подходящую для регионов Европы с сильным снегопадом и ветром. Сварка не требуется, соединение и фиксация выполняются непосредственно болтами, что делает установку удобной.
