Как установить балластную солнечную систему крепления восток-запад?

[Подготовка перед установкой]

Вот список вещей, которые необходимо подготовить перед установкой:

Инструменты:

Отвертка: используется для надежного затягивания винтов.

Измерительная лента: используется для проверки правильного положения кронштейна.

Уровень: используется для подтверждения горизонтальной установки кронштейна.

Наша система солнечного балласта включает в себя следующие аксессуары:

Предварительно собранная опора для штатива、Стык рельсов и рельсов、Средний зажимИ концевой зажим, рельсовый зажим, зажим заземления иЗаземляющий наконечник、Балластный лоток、Шестигранные болты M8*60 и фланцевая гайка M8. Следует отметить, что цементные блоки вам необходимо предоставить самостоятельно.

Предварительно собранная опора для штатива

Рельс и железнодорожное соединение

Средний зажим и концевой зажим

Рельсовый зажим

Зажим заземления и наконечник заземления

Балластный лоток

[Шаг 1]

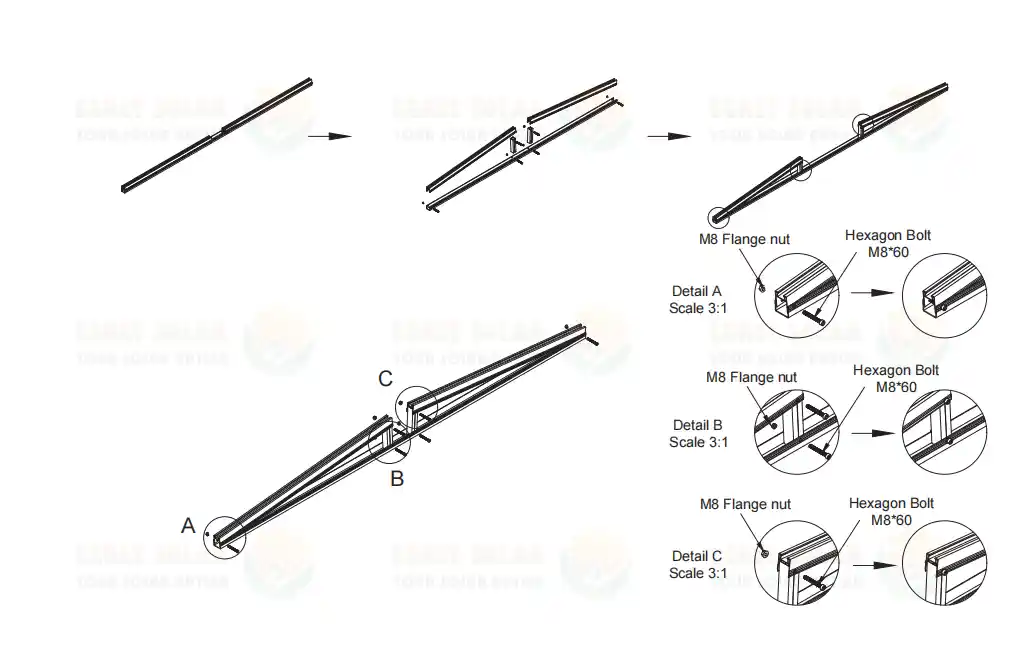

Разверните предварительно собранный кронштейн и установите шестигранные болты M8*60 и фланцевые гайки M8 в точках A, B и C, отмеченных на рисунке ниже, чтобы закрепить кронштейн штатива.

[Шаг 2]

Согласно чертежам, предварительно собранные опоры штатива в системе крепления солнечной плоской крыши расположены с интервалом 2500 мм.

[Шаг 3]

Поочередно поместите балластный лоток в предварительно собранную опору штатива, при этом расстояние между двумя балластными лотками составит примерно 1275 мм, как показано на рисунке.

[Шаг 4]

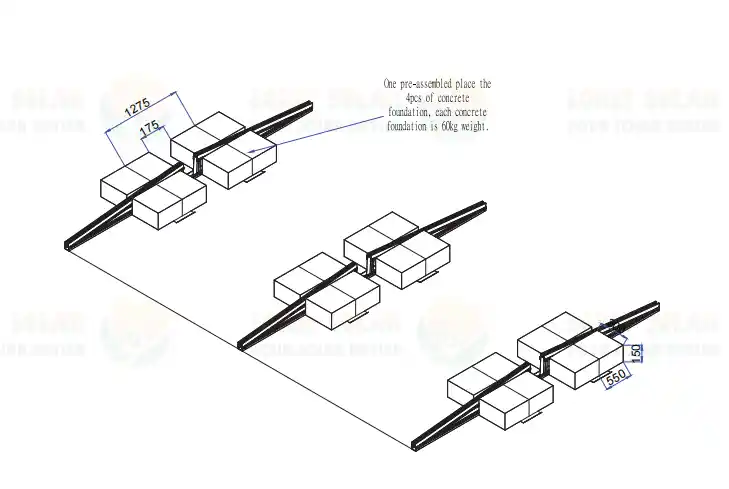

Поместите бетонный блок на балластный лоток. Следует отметить, что одну предварительно собранную опору-треногу необходимо поддерживать четырьмя бетонными блоками, причем каждый бетонный блок должен весить не менее 60 кг. Размеры и размещение цементных блоков в системе крепления балласта солнечной батареи на бетонной плоской крыше показаны на следующем рисунке.

[Шаг 5]

Ниже приведен вид сверху предварительно собранной опоры треноги, балластного лотка и бетонного блока после завершения вышеуказанных этапов установки.

[Шаг 6]

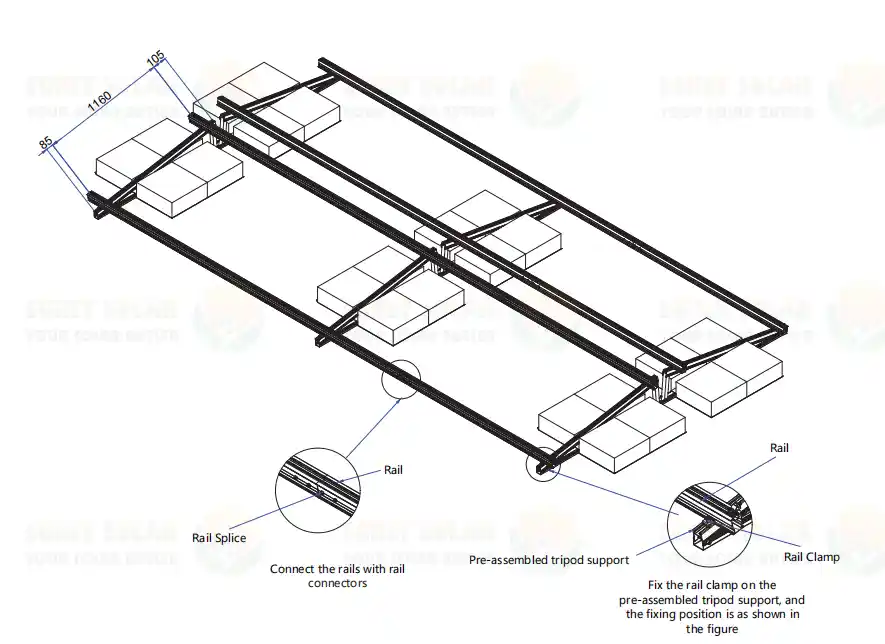

Соедините рельсы с помощью соединителя рельсов и закрепите зажимы рельсов на предварительно собранном кронштейне штатива, как показано на рисунке.

[Шаг 7]

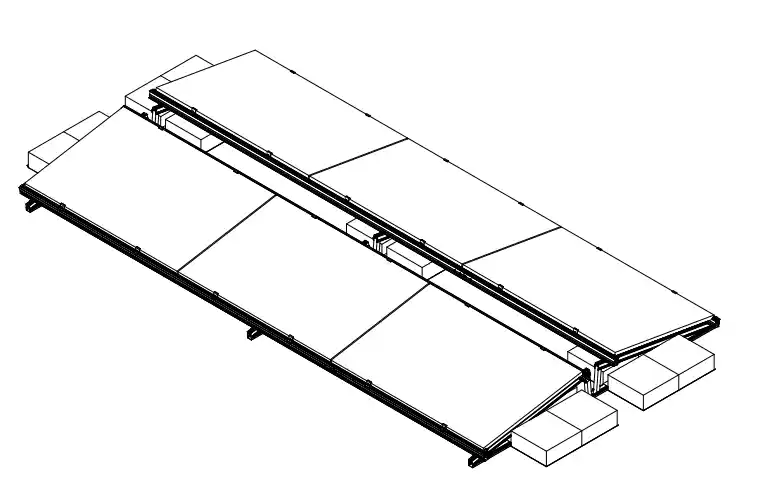

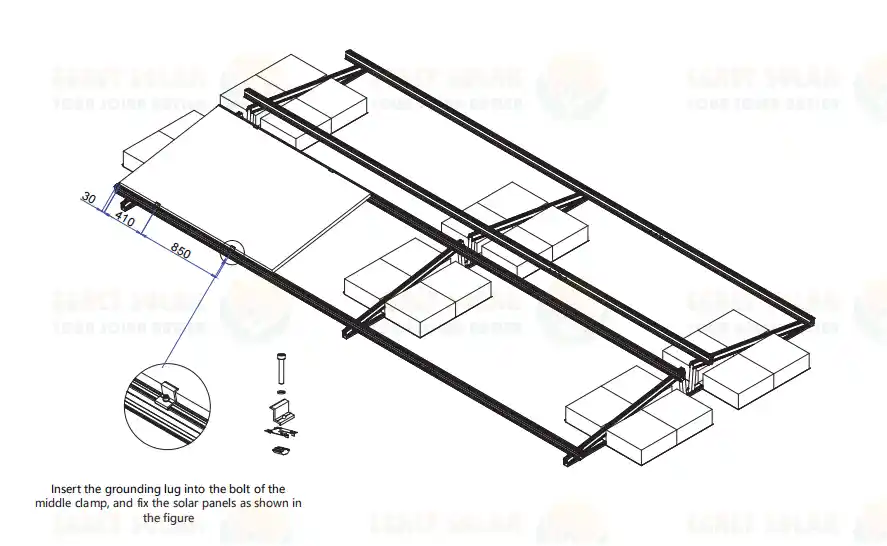

Поместите солнечную панель на направляющую и вставьте заземляющий зажим в болт среднего зажима, как показано на рисунке.

[Шаг 8]

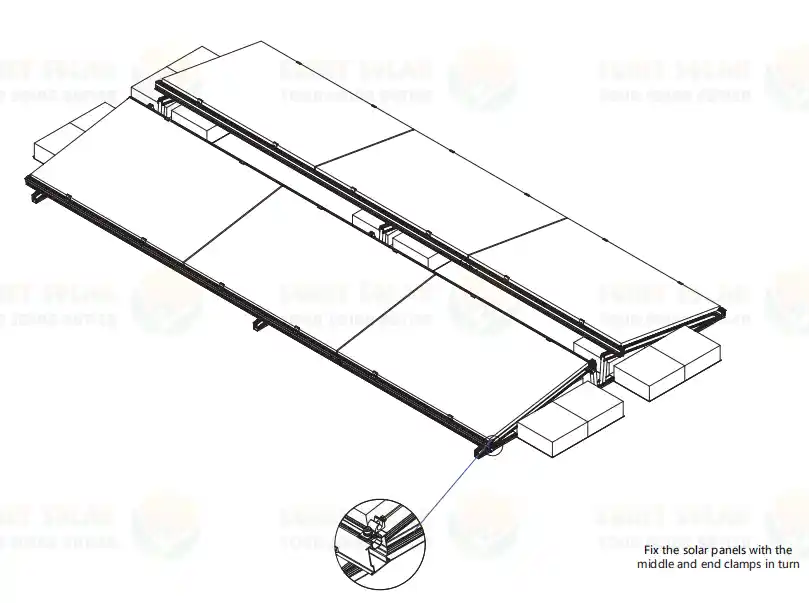

Разместите солнечные панели последовательно, а затем установите средний и концевой зажимы, чтобы закрепить их, как показано на рисунке. На этом установка всей системы крепления солнечного балласта Восток-Запад завершена.

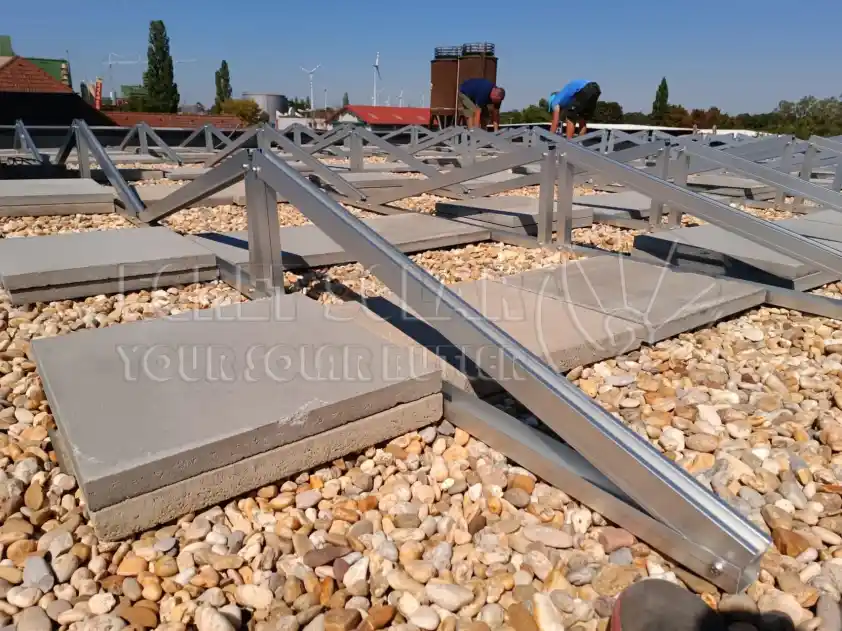

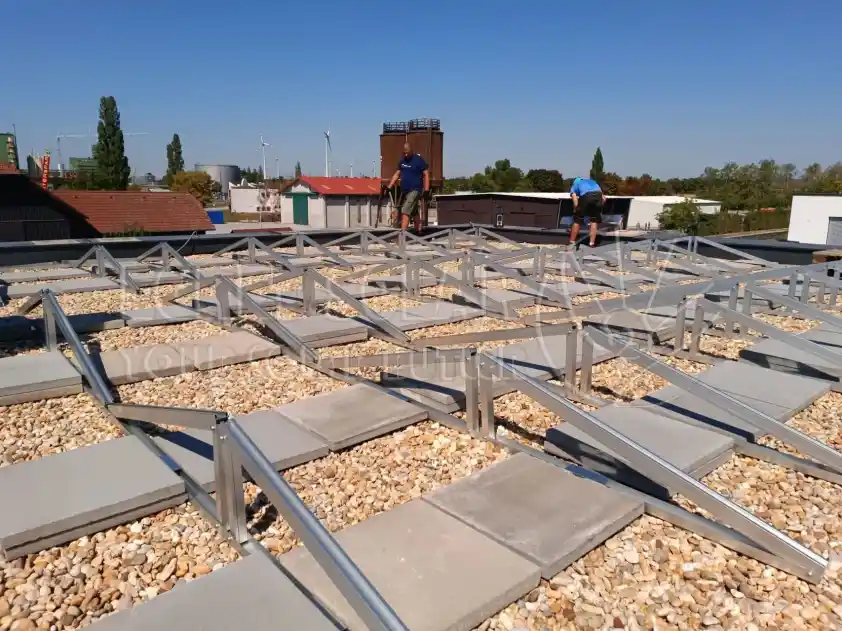

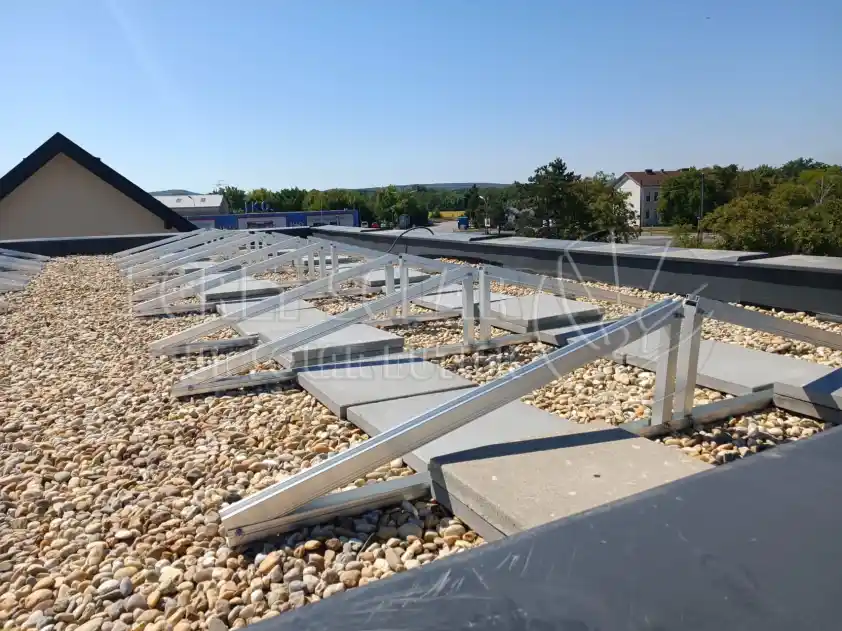

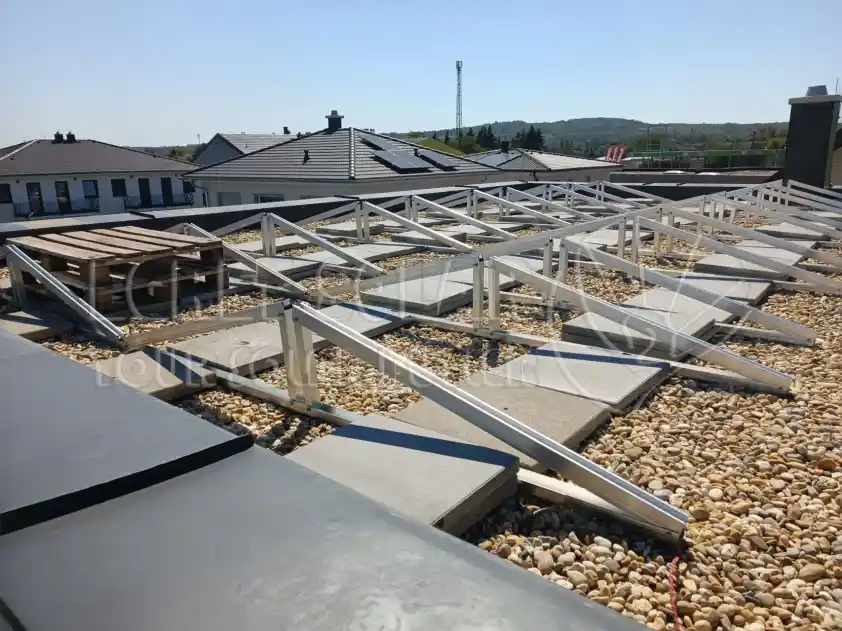

[Пример установки]
